脉冲式滤筒除尘器

脉冲式滤筒除尘器PULSEFILTERCARTRIDGEDUSTCOLLECTOR

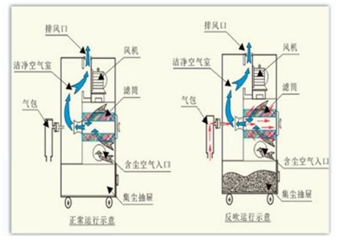

工作原理Howitworks

引风机启动，除尘器开始工作。火花飞溅的激光切割烟尘，在引风机抽风的动力作用下，进入除尘器进风口。火花烟尘首先进入火花捕捉器，其迷宫型构造原理，让火花多次碰撞而自动熄灭，掉入到灰斗中。然后进入滤筒表面，由于气流截面突然扩大及气流分布板的作用，风速骤降，气流中一部分粗大颗粒在风动力和惯性力的作用下相互碰撞，自然沉降到底部集灰斗；粒度细、密度小的尘粒，通过扩散和筛滤等组合效应，沉积在滤筒滤料的外表面上而被拦截。洁净的气体穿透滤料，从滤筒内壁集中排出，进入洁净室。洁净室中的空气由经风机抽出直接排放在车间内，无排放烟囱。过滤元件滤筒的阻力，随着滤料表面粉尘积累层厚度的增加而增大。喷吹控制方式可以分为压差控制、时序控制、人工控制。指针式的压差仪表会实时监测滤筒压差，直观可读。脉冲控制仪会自动进行启闭阀门，开启压缩空气喷吹清灰。此时，瞬间接通脉冲电源，电磁脉冲阀开启，4公斤以上压力的压缩空气瞬间引入周边空气作为二次放大的充足气源，一并高压喷吹打入滤筒。使褶皱的滤筒瞬间膨胀变形鼓起，而产生振动，在高压脉冲气流冲刷的作用下，附着在滤筒外表面上的粉尘被一扫而光，掉入除尘器底部收集粉尘的灰斗收尘箱中。

技术特点Technicalcharacteristics

脉冲式滤筒除尘器作为核心过滤单元，离心风机为动力，利用电磁脉冲阀，启闭压缩空气喷吹清灰作业的除尘器，为激光切割机金属切割时产生大量火花与烟尘问题而定向开发的产品。

适用范围Scopeofapplication

脉冲式滤筒除尘器适用于激光切割机金属切割时产生大量火花与烟尘。
